福州華光天銳提供箱變光纖溫度在線監測系統,用于各種箱式變電站變壓器的溫度監測，測溫速度快，精確

銅排溫升和選用規則
一般規定,箱變銅排的溫度不超過70度

箱變引用標準(應符合下列標準的最新版本) :
6^ 35kV箱式變訂貨技術條件
GB311.1′ ~311.6高壓輸變 電設備的絕緣配合，高電壓試驗技術
GB11022
高壓開關設備通用技術條件
GB1985交流高壓隔離開關和接地開關
GB 3906
3^~35kV交流金屬封閉開關設備
GB 763交流高壓 電器在長期工作時的發熱
GB3309高壓開關設 備在常溫下的機械試驗
GB2706交流高壓 電器動、熱穩定試驗方法
GB38043交流高壓負荷開關
GB1094.1 1904.5電力變壓器
GB7251低壓成套開關設備
GB 9466低 壓成套開關設備基本試驗方法
GB4208 外殼防護等級的分類

箱式變電站溫度監測系統的重要性

在電力系統中，電力設備的溫度變化是一個非常重要的指標，它關系到電力設備能否安全穩定運行。在變電站運行過程中，設備的電接點由于設備制造、觸電氧化、電弧沖擊等原因，會導致電接點的接觸電阻增大，使其溫度上升。當溫度上升到一定程度后，設備的機械強度和電氣強度將會出現下降，嚴重時會導致電氣設備的短路，甚至造成設備的損毀，嚴重威脅電網的安全穩定運行。使用對電氣設備的溫度進行實時監測，可以幫助值班人員盡早發現問題，消除隱患，確保電力系統的安全運行。

變電站傳統的測溫方式

變電站原有設備紅外監測方式，基本采用便攜式紅外測溫儀由運行人員以人工巡檢方式進行,對存儲的熱圖像往往停留在后臺PC機上的分析診斷,只能是間斷性的分析控制,不能對熱分布場實時監控和診斷熱像的故障性質等操作,由于使用中的不便和方法中存在缺陷,難以滿足電力系統對實時性、經濟性、安全性、可靠性和易用性等方面日益增長的要求,這往往會造成監視延誤而引起比較大財產損失。

供電系統箱變溫度上升的原因

供配電系統的安全可靠調度運行，對國民經濟可持續發展和用戶的穩定經濟用電起著非常重要的保障作用。供配電企業工作人員必須采取各種技術措施，提高電網系統運行安全性、穩定性和節能經濟性。開關柜是變電站系統中重要的電能資源分配調度載體，尤其KYN28A-12、GCS、 MNS等抽屜式開關柜在變電站中的成果應用，一方面大大提高了操作便捷性和檢修的方便性，但同時由于開關柜的動靜觸頭日常動作過程中，受到復雜的熱磁環境影響，可能出現觸頭松動接觸不良、開關彈簧性能老化降低、檢修維護措施不到位導致灰塵進入形成導電閃絡間隙等，引起開關觸頭溫度不斷上升，運行環境惡化，由缺陷逐漸惡化演變成故障或事故，嚴重影響到變電站供電的安全可靠性。因此，對變電站開關柜實際溫升及發熱的原因進行分析，并有針對性的形成對應預防和處理措施，確保開關柜安全可靠、節能經濟的高效穩定運行，對提高企業供電可靠性和用電安全用電方面具有非常重要的工程實踐應用研究意義。

變電站抽屜式開關柜觸頭發熱有什么危險

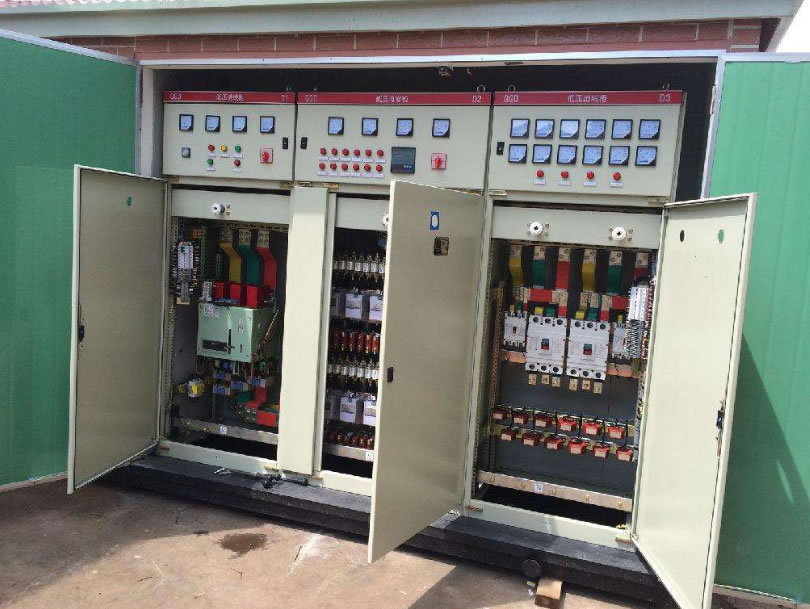

變電站抽屜式開關柜是在常規GGD型規定式開關柜的基礎上，通過開關觸頭結構的改進而獲得的優良產品，在變電站中作為聯絡供配電系統與電力用戶間的直接樞紐，是電能轉換和分配的核心電氣控制開關，其內部開關元件是否具有較高的質量水平和能否安全可靠運行是電能轉換分配的重要保障。在變電站檢修維護過程中，主要通過溫升試驗以校核開關柜內部相關開關設備的電氣和機械性能。抽屜式開關柜的動觸頭屬于可動接觸部分，其最大允許溫升不應超過40C。當超過40C以上，則會導致開關柜進入發熱死循環，嚴重降低了開關柜整體的電氣和機械性能。變電站開關柜觸頭發熱溫升故障并不是-一個瞬時故障，而是一個發熱→老化→進一步發熱→進一步老化的惡性循環。觸頭表面的溫度不上升，當表面溫度超過開關柜內設備絕緣套管或電流(電壓)互感器的額定耐熱水平時，則會引起絕緣套管或互感器的絕緣發生損害，甚至可能出現互感器爆裂等事故發生。

觸頭發熱故障處理時間較長
觸頭發熱故障會影響這個開關設備運行的安全可靠性，當發生斷路器開光或大面積附屬設備燒損事故后，通常需要返廠進行全面更換處理。在返廠維修過程中，所需時間較長，進而大大加長了開關設備的故障處理時間，嚴重影響到變電站供電的安全可靠性。

給供用電企業帶來經濟損失
變電站抽屜式開關柜由于溫升故障或事故，就會引起停電事故，一方面會影響供電企業的正常供電和供電服務水平;另一方面，會影響到用電企業的正常用電，尤其對于一些精密加工或生產企業，電能的突然中斷會嚴重影響到正常生產，出現次品、殘品等，給供電企業和用電企業帶來較大的經濟損失。

變電站抽屜式開關柜觸頭發熱的常見原因

開關容量設計與日常運行不匹配
在開關柜優化選型設計過程中，由于沒有充分考慮供配電系統的負荷特性和能量的供需平衡，造成所選擇的開關設備與實際運行間存在不匹配特性，開關設備容量富裕太多造成大量浪費;而一些開關設備其容量與實際供電容量不匹配，導致其在運行過程中在強大的熱電流的作用下，觸頭溫升不斷加強，局部出現嚴重的溫升問題。

安裝調試質量存在隱患

由于一些原因，一些開關設備在安裝調試過程中沒有嚴格按照設計或相關規范要求進行質量控制，導致開關設備存在安裝質量隱患，造成開關柜內一些電氣元件間的聯接性能較差，形成- -些導電間隙等，在后期運行過程中，隱患不斷演變成故障或事故，溫升效應不斷加強，嚴重影響到開關柜的安全穩定、節能經濟運行。



開關柜電氣連接點處裝設箱變光纖溫度在線監測系統在線溫升監測裝置

在開關柜內部裝置光纖在線溫度監測裝置，對隔離開關、負荷開關、斷路器等開關設備的溫度、機械特性、局部放電、電流、電壓等特征參數進行在線采集、分析，便于變電站運行人員及時了解開關設備的運行工況狀態。當開關柜觸頭實際溫度大于系統預先設定的限值時，光纖監測裝置可以通過上位機控制等形式，提示運行人員及時對相關部件運行工況進行現地查看和試驗，及時排除可能存在的安全隱患，避免隱患進一步擴大成故障或事故。

變電站開關設備的安全穩定運行，是供配電系統中電能資源可靠有效分配調度的重要保障。通過合理的日常檢修維護手段、預防性試驗、配置在線溫升監測系統等，可以大大提高開關柜動作的可靠性、穩定性和準確性，確保供用電企業供電和用電具有較高的安全可靠性和節能。
